我爱音频网近期拆解了不少面向海外市场推出的TWS真无线耳机产品，它们的外观设计可能与国人的审美有所差异，但是内部电路的设计和元器件乃至生产大都是出自国内的知名厂商之手。
今天我们要拆解的是Noise Shots XO真无线蓝牙耳机，这是一款在印度市场有比较高关注度的产品，售价5499卢比约500元人民币左右，不算便宜。硬件配置方面，充电盒为旋转滑盖设计，采用USB Type-C接口，支持无线充电功能；耳机采用高通QCC3020蓝牙芯片，支持aptX；耳机支持触控，防尘防水等级达到了IPX7，单次续航6小时，搭配充电盒续航达36小时。
下面就通过我爱音频网的详细拆解看看其内部结构如何设计的，以及采用了哪些TWS方案吧~
一、Noise Shots XO真无线蓝牙耳机 开箱

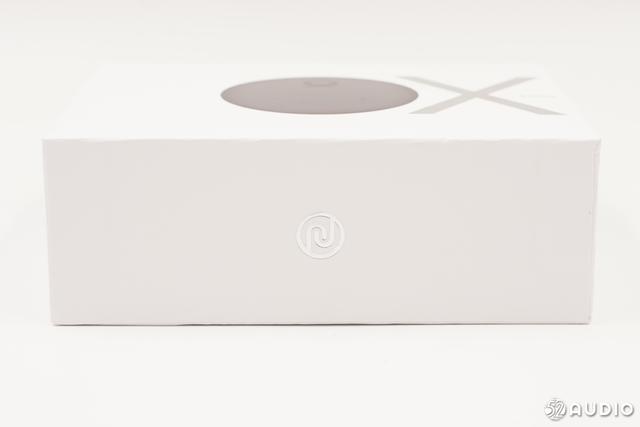

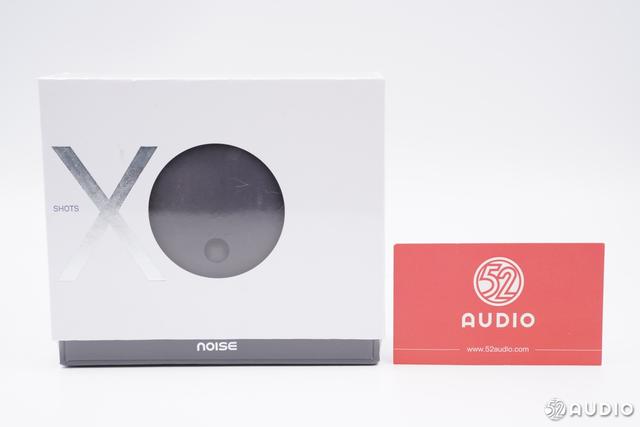

包装盒为抽拉式设计，外壳是白色打底，中间区域有耳机充电盒的渲染图，左侧有一个很大的字母X，巧妙地形成了产品名“SHOTS XO”，内部的壳体是黑色的，露出了“Noise”的品牌名。整体包装很有特色。
包装盒顶部有Noise的品牌Logo。
包装盒底部是品牌的官方网站。
包装盒一侧有产品的五个特色功能：全触控、USB-C接口充电、高通aptX音频、舒适佩戴、支持无线充电。

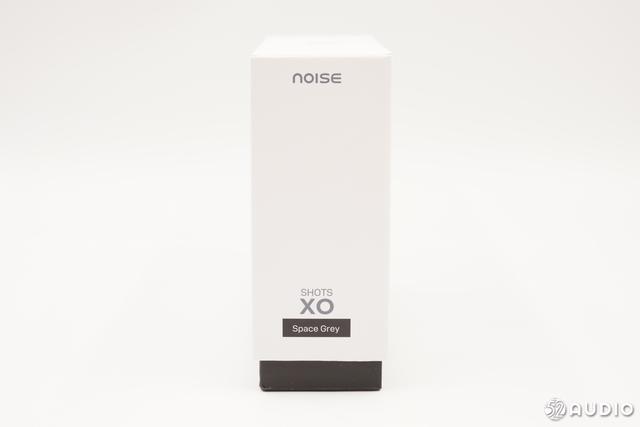

包装盒另一侧，是产品名“Noise Shots XO”，我们这款为“Space Grey”灰色版本。据了解这款产品还有玫瑰金和金属白配色。

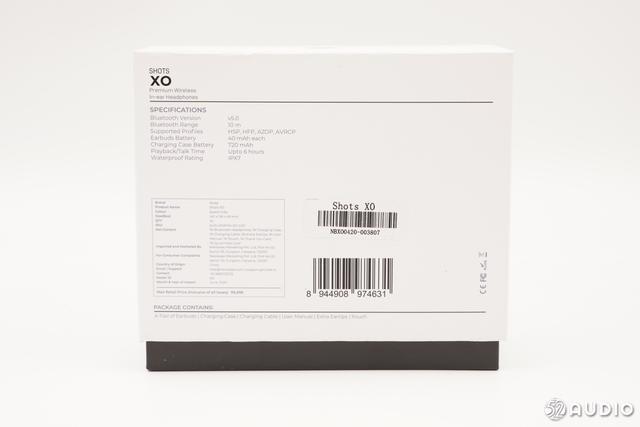

包装盒背面是产品的参数信息和条码信息，蓝牙版本5.0，使用距离10米，传输格式：HSP、HFP、A2DP、AVRCP。耳机电池容量40mAh，充电盒电池容量720mAh，播放/通话时间，6小时；防水等级，IPX7。
产品名称，Noise Shots XO，充电盒尺寸142*126*49mm，生产方来自中国。
包装盒为抽屉式的抽拉设计。
外层为耳机展示区域，耳机和充电盒分开，充电盒上有保护膜。

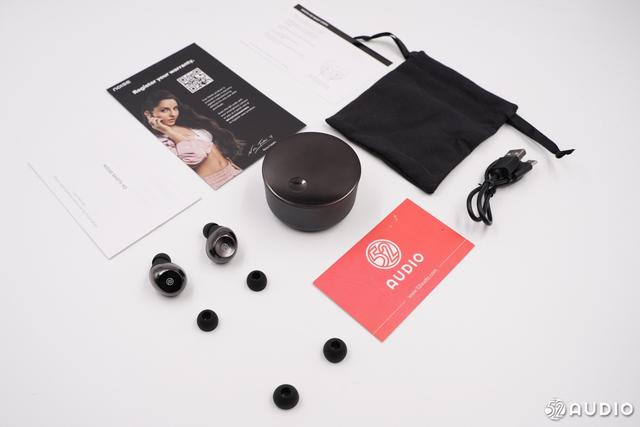

包装盒内物品一览，耳机和充电盒、充电线、两对附赠耳塞、收纳袋和说明书等。

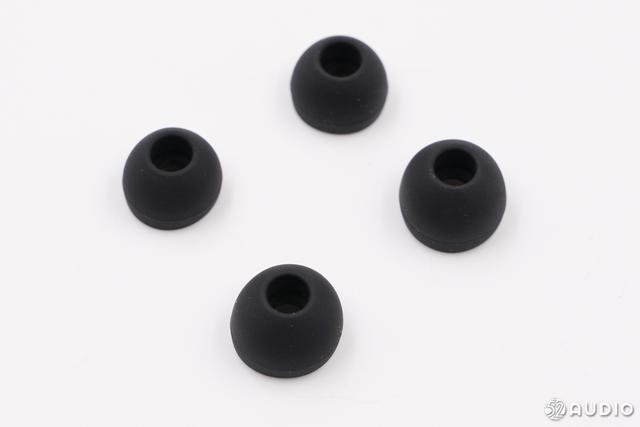

两对额外附赠的硅胶耳塞特写，尺寸不同。
充电线缆为USB-A to USB Type-C 接口。Type-C 接口支持正反插，使用方便，随着手机快充技术的发展已经逐渐普及开来。
充电盒为圆柱型，顶部盒盖为旋转开合设计，上面有一个凹槽便于打开。

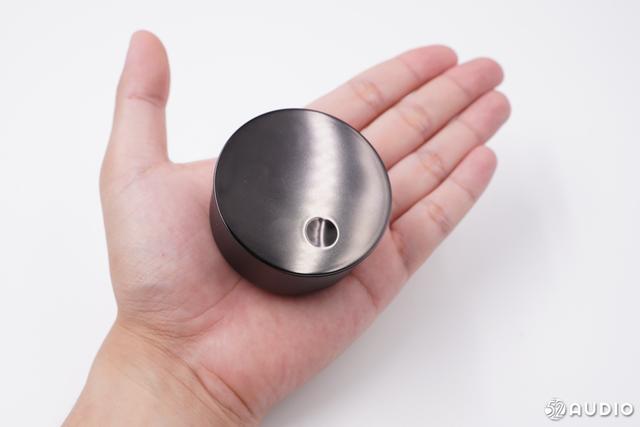

充电盒体积与成年男性手掌的对比，盒盖有金属光泽比较光滑，机身主体则是磨砂质感。

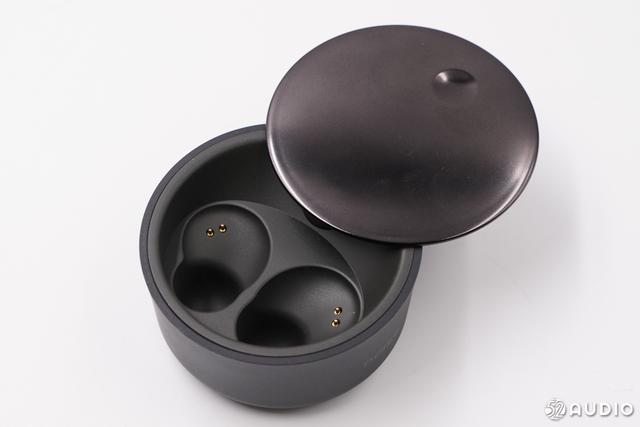

充电盒开启后的状态，科技感十足，设计下了功力。
充电座舱内的充电触点。

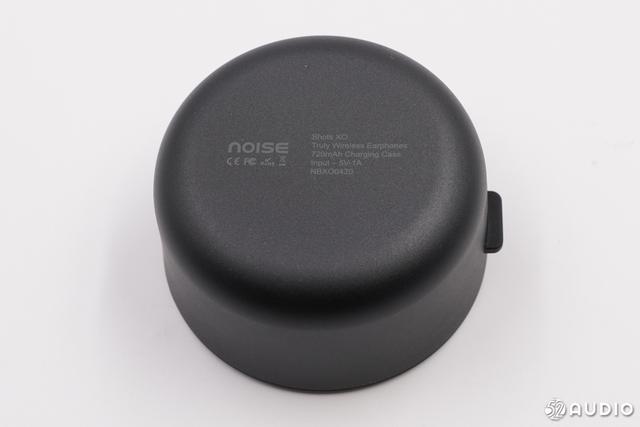

充电盒底部信息，Noise Shots XO真无线蓝牙耳机，充电盒电池容量720mAh，电源输入5V⎓1A。

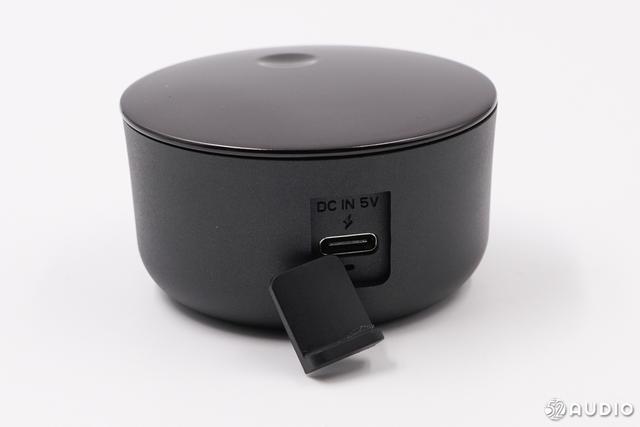

Type-C充电接口位于充电盒背部，为了美观外面有一个保护罩，也可以起到防尘作用。接口上写有“DC直流5V输入”，接口下方还有一个充电指示灯。

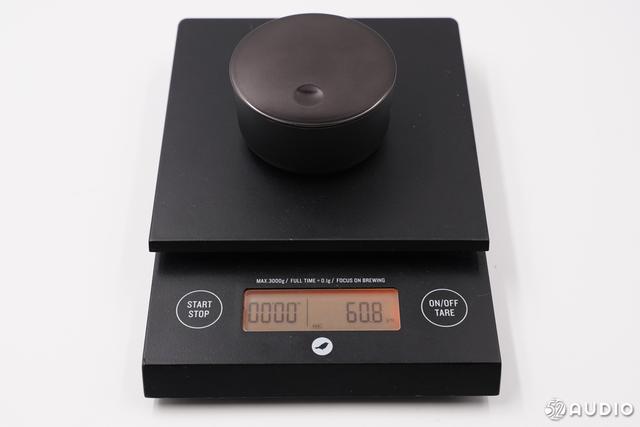

耳机和充电盒共重：60.8克。

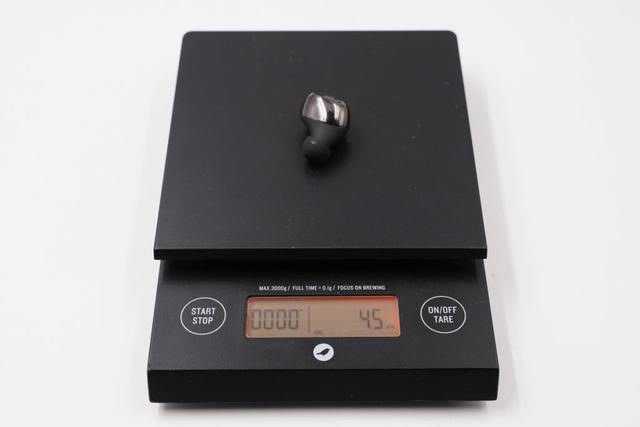

单个耳机重4.5克。整体重量还是比较轻的。
二、Noise Shots XO 充电盒拆解
首先来拆解充电盒，撬开充电座舱可以看到内部结构。充电座舱与盒盖连接在一起，是一个通过螺丝固定的旋转结构，耳机位置有两个条形磁铁用于吸附耳机。

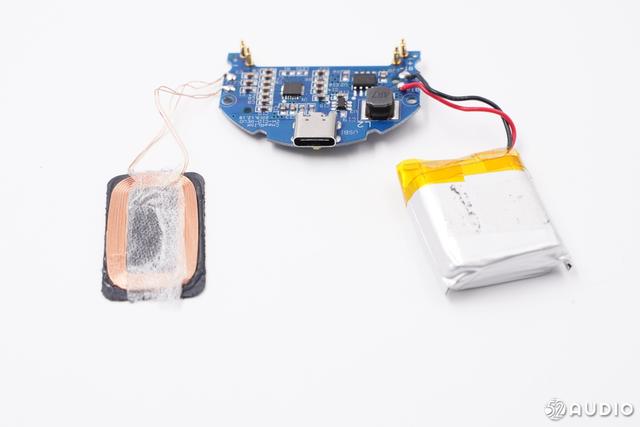

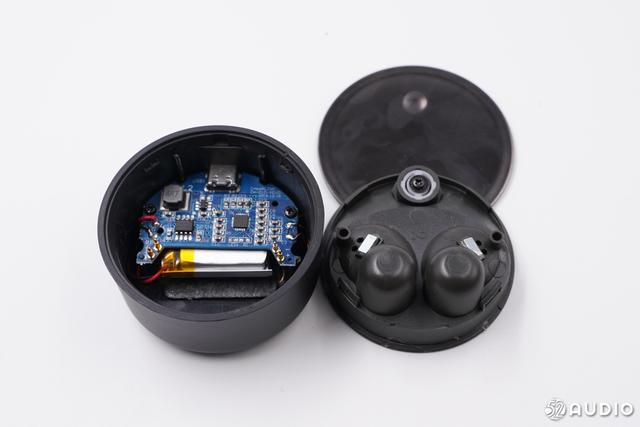

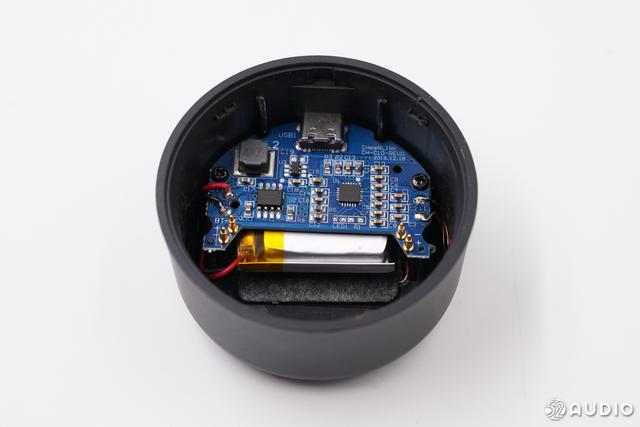

充电盒的内部布局，最上面是主板电路，输入接口焊接在主板上，下面是电池和无线充电接收线圈。主板上的电路功能非常清晰，一颗芯片负责有线充电系统，一颗芯片负责无线充电系统。
充电盒底部的无线充电接收线圈，正反都是通过双面胶固定。
充电盒内部电路一览，先来看有线充电的电源管理系统。

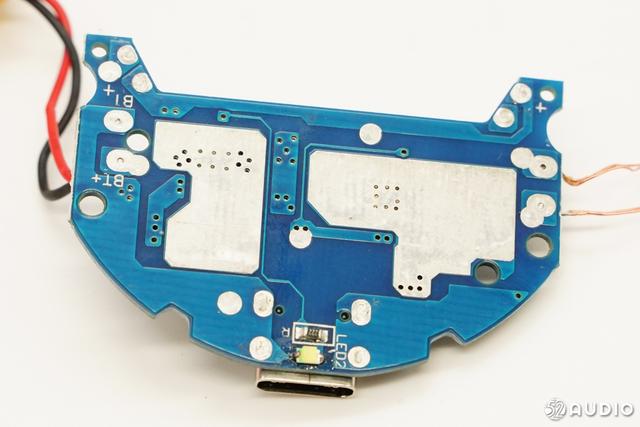

主板背面是两颗芯片的过孔覆铜散热。充电接口处有一个LED指示灯。

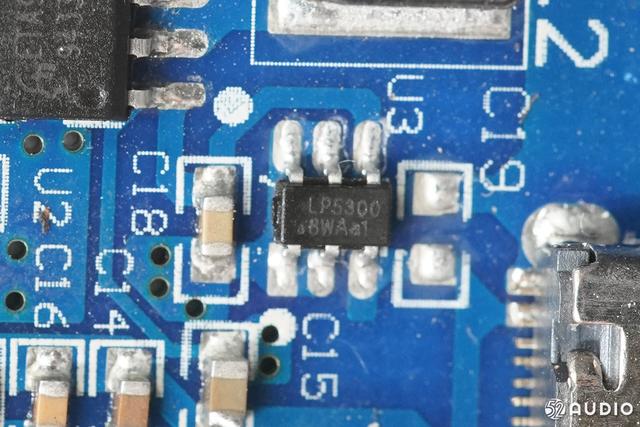

主板正面，输入接口附近有一颗微源半导体 LP5300 输入过压保护IC，最高输入耐压达36V，防止输入过压损坏耳机充电盒内部元件。

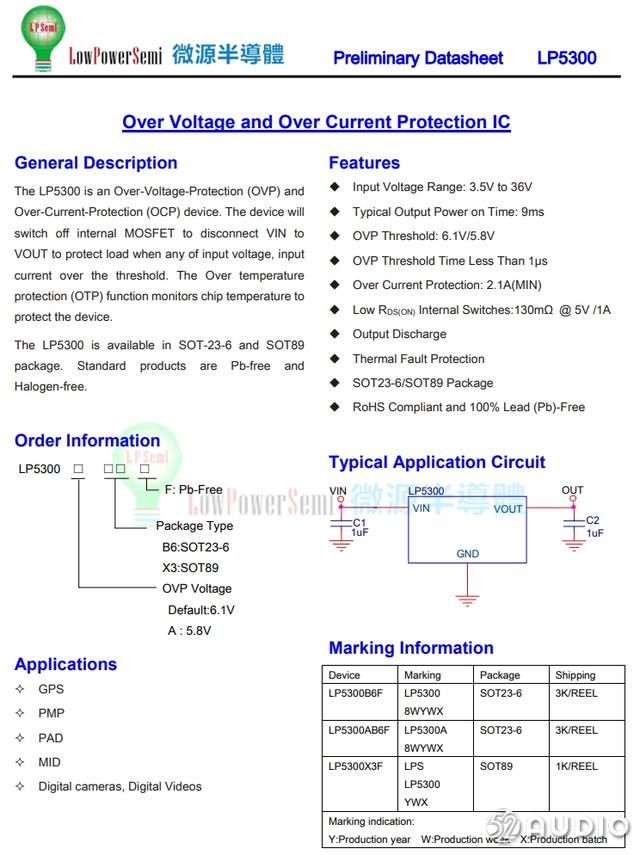

微源半导体 LP5300 详细资料。

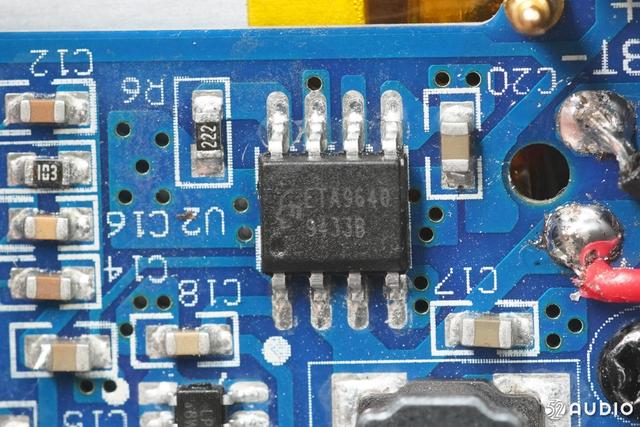

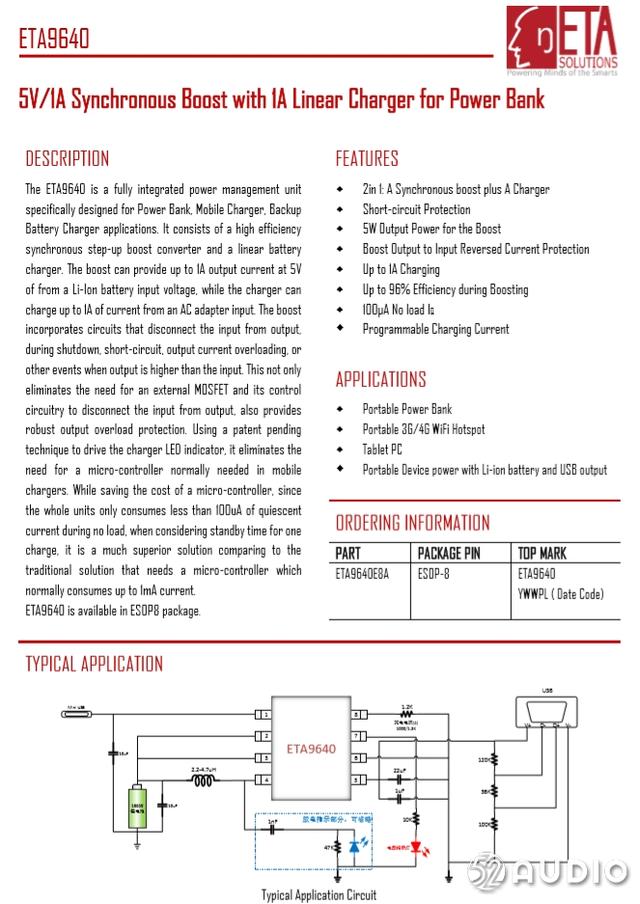

钰泰半导体ETA9640，电源管理IC，1A线性充电，1A同步整流升压，内置多种保护功能，适用于移动电源及蓝牙耳机充电盒，给内置电池充电。右侧是电池导线的正负极焊点。据我爱音频的拆解统计，漫步者，JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。
钰泰 ETA9640 详细资料。

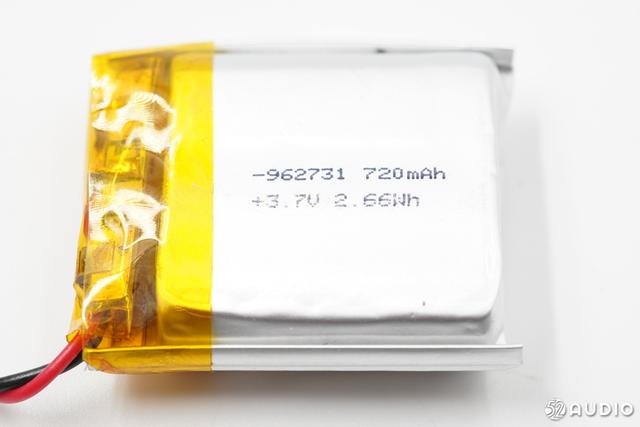

充电盒软包电池型号962731，额定电压3.7V，额定容量720mAh/2.66Wh。

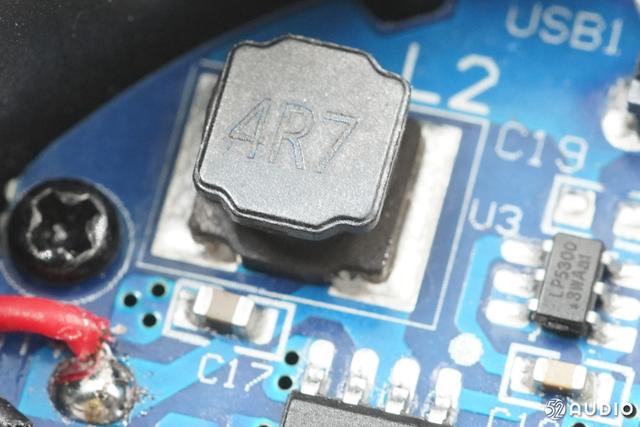

用于升压输出的4R7电感。

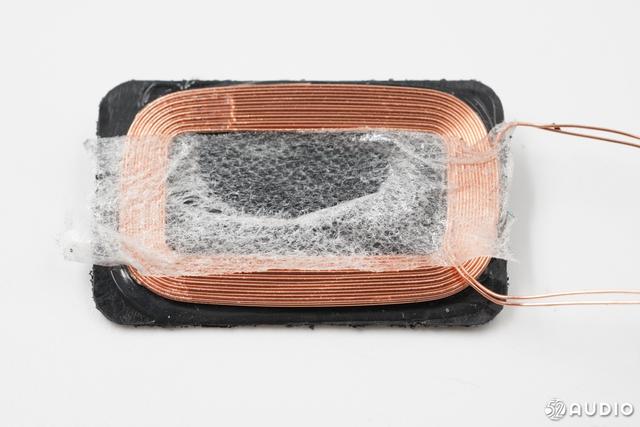

无线充电接收线圈特写。
左侧有用于无线充电接收的多颗谐振电容。

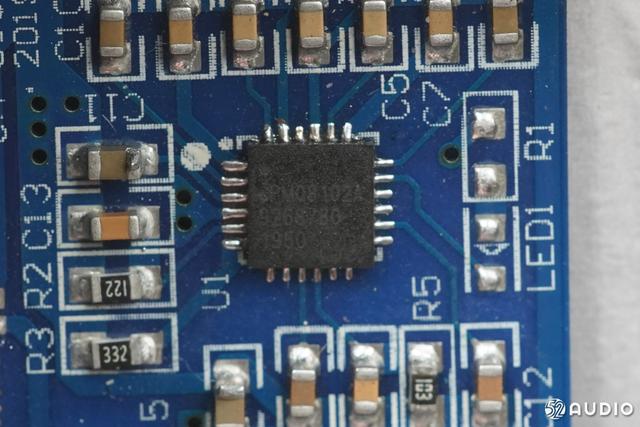

GPMQ8102A为Generalplus凌通科技推出的TWS 无线充电接收方案，最大输出功率为4W，特点为体积小、效率高、元件少。同时支持有线及无线可切换的功能，可轻易的将产品设计到TWS的空间里。

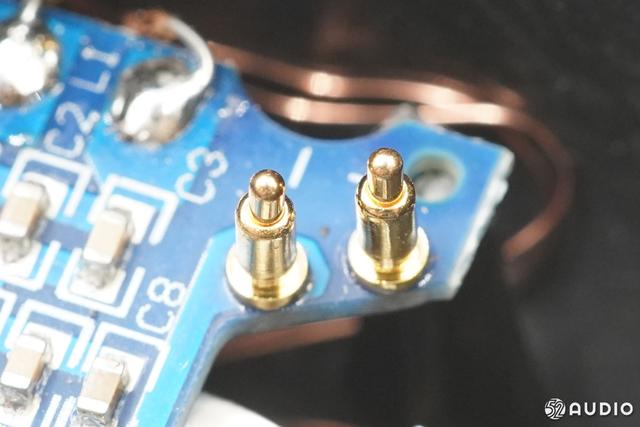

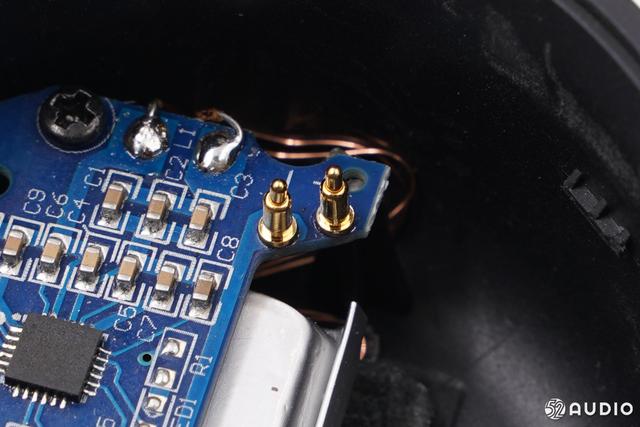

给耳机充电的镀金顶针特写。
三、Noise Shots XO 耳机拆解
下面我们再来拆解耳机，耳机的外壳是豆式入耳设计，外壳是亮面、内侧是磨砂手感。

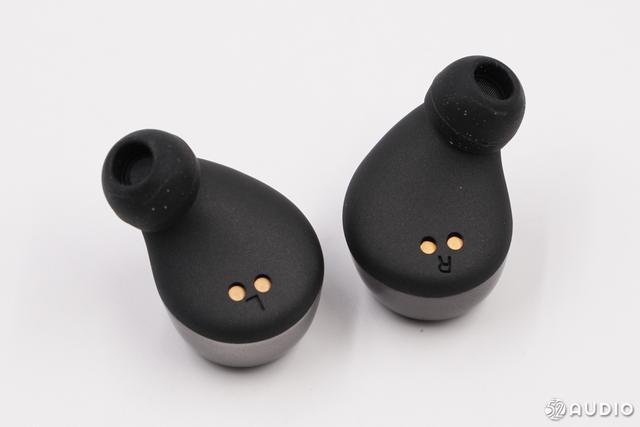

充电触点位于耳机内侧，有L/R左右标识。
出音孔处有细密的防尘网，防止异物进入。

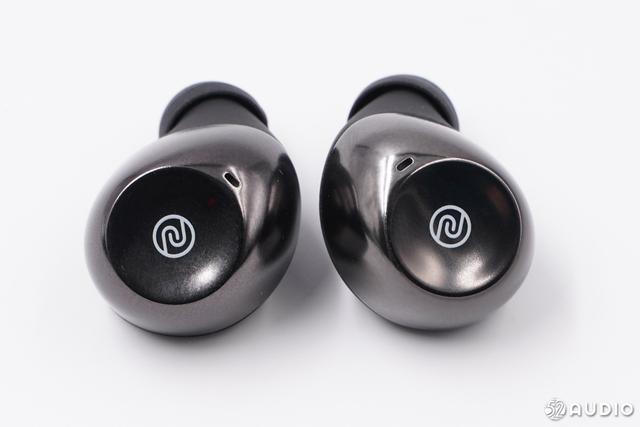

耳机外壳上凹陷进去的位置支持触控，上面有Noise的品牌Logo。耳机下方位置还有一个通话麦克风的开孔。
沿合模线拆开耳机，可以看到耳机内部为主板+软包电池+扬声器单元的结构。

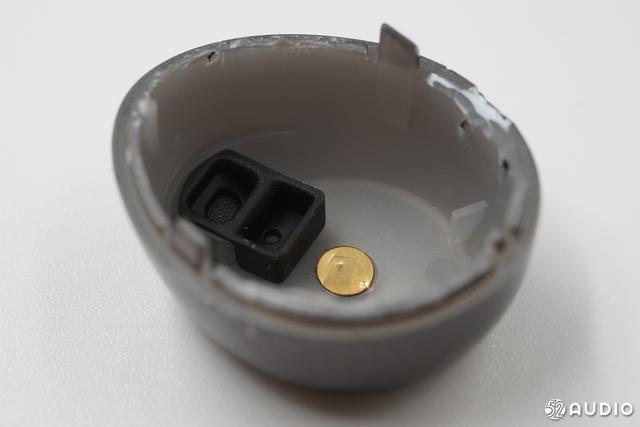

耳机外壳内部，硅胶壳用来提升麦克风的密闭性，同时还是LED指示灯的遮光罩，防止漏光。壳体中间是触摸感应区域的金属触点。
电池外有缓震泡棉包裹，与主板隔开。

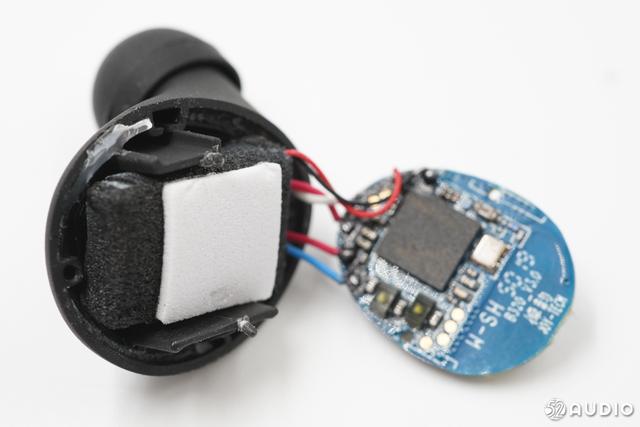

最内侧是扬声器单元。扬声器单元，充电触点和软包电池均通过导线与主板相连。左右耳机内部布局一致，用不同颜色的主板进行区分，主板上焊点有胶水加固绝缘。

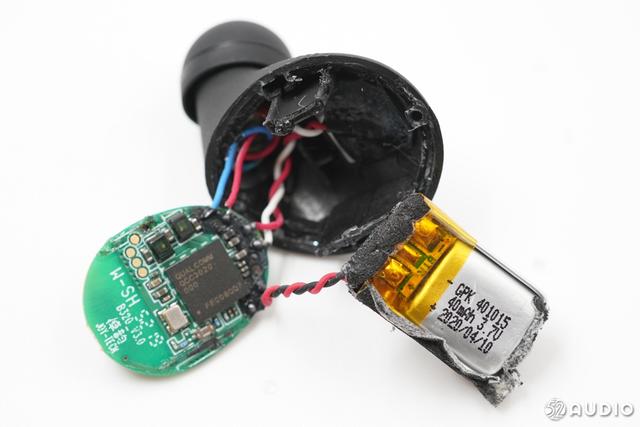

耳机内的软包电池型号为GPK401015，额定电压3.7V，额定容量40mAh，保护板在电池上。

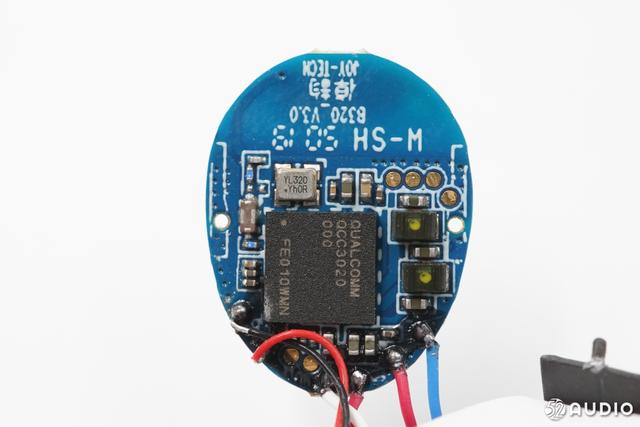

主板内侧主要是蓝牙音频SoC的相关电路。
QCC3020内置稳压器外置的两颗降压电感。

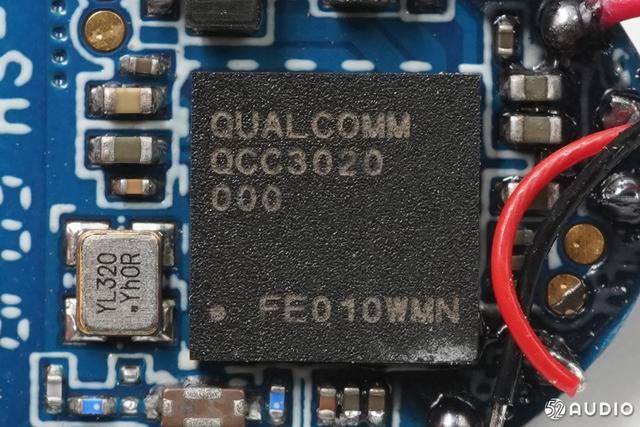

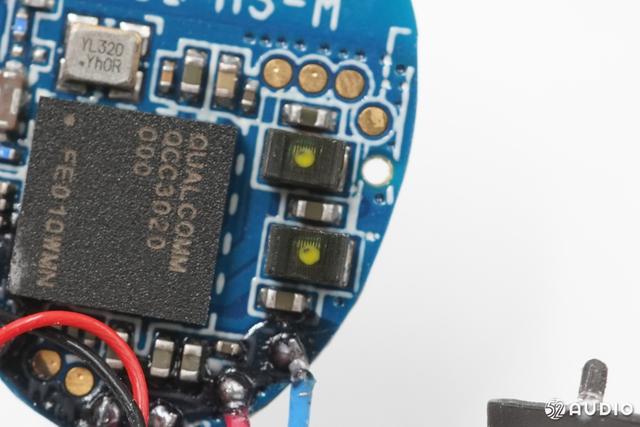

Noise Shots XO真无线蓝牙耳机采用了高通QCC3020芯片，这是一款低功耗蓝牙音频SoC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，能够解锁音乐的更多细节。除此之外，高通QCC3020还支持第八代CVC通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案。

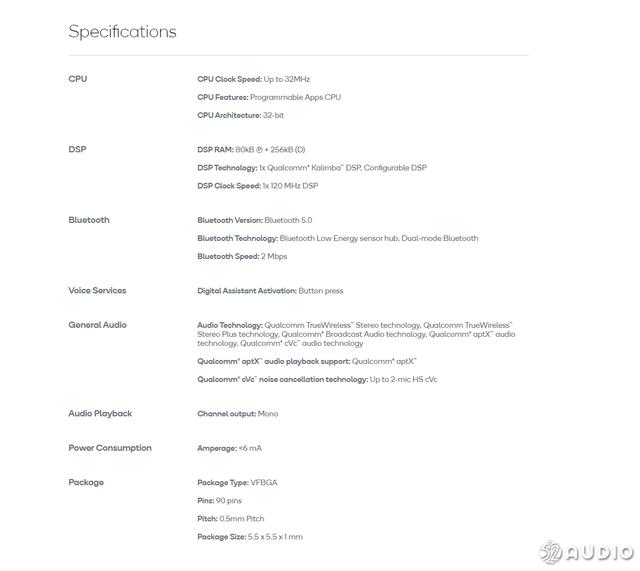

高通QCC3020资料图。

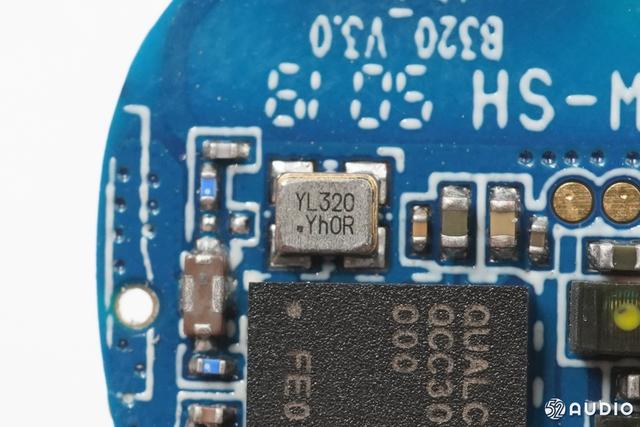

外置32MHz时钟晶振。

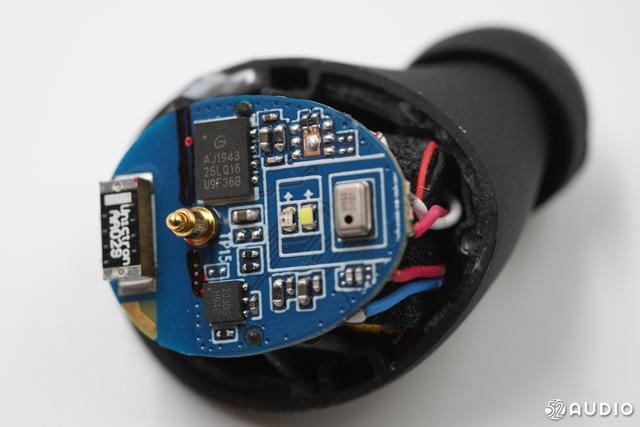

主板外侧电路一览。
连接耳机壳体上触控区域触点的顶针。

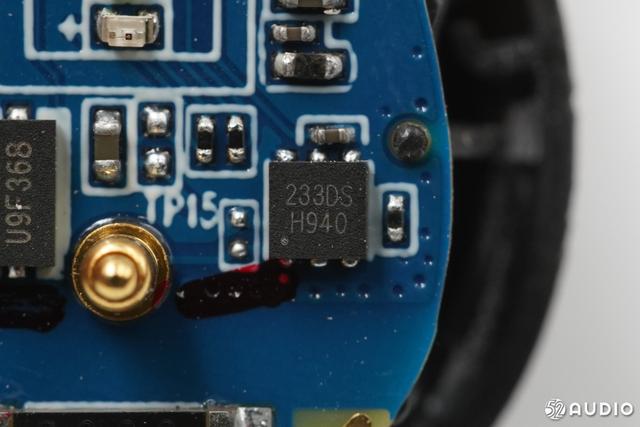

永嘉微电VKD233DS单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用，用来检测耳机外壳的触摸操作。

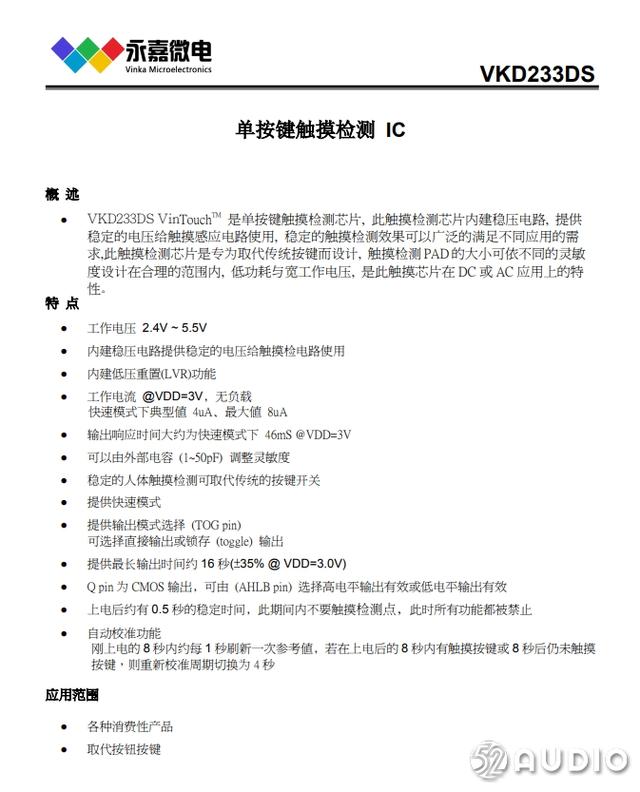

永嘉微电VKD233DS详细资料。

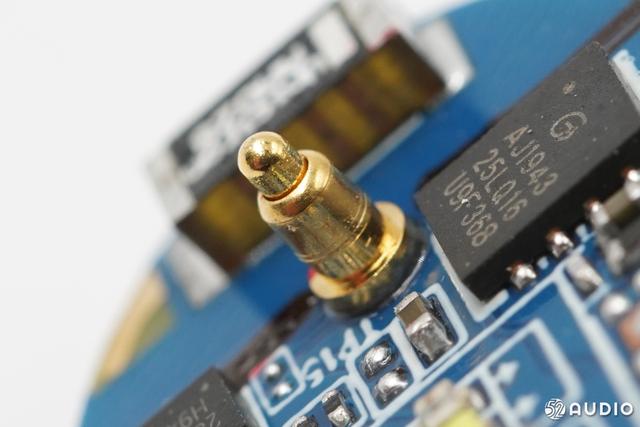

GigaDevice 兆易创新的SPI Nor Flash，用于存储蓝牙的配置信息等。
Unictron咏业科技的蓝牙天线，采用贴片封装，用于耳机与手机之间的蓝牙通讯。
镭雕9083 5181的MEMS硅麦。

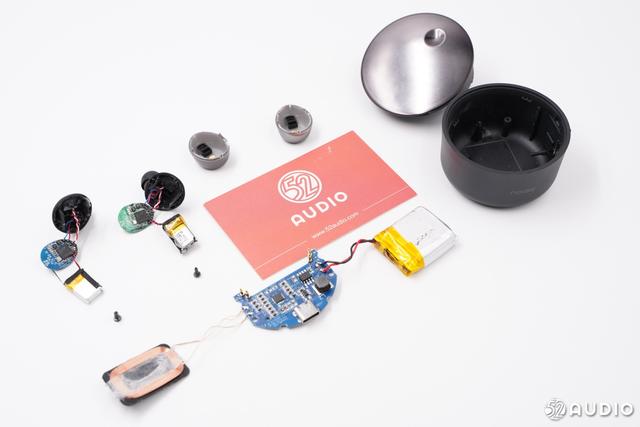

拆解全家福。
